WBJL-40實驗焦?fàn)t測定儀

40實驗焦?fàn)t測定儀主要用于進行配煤煉焦試驗、驗證配煤方案、預測焦炭強度等方面的研究和指導生產，爐墻采用整體碳化硅磚，抗急冷急熱性好，操作、維護簡便；煤氣經燃燒或回收凈化后排放，改善了勞動環境，無污染；微機監控和配煤管理系統，控溫系統配置精良，控溫精度高；采用底開門式，用于焦化廠及科研單位的練焦設備。

技術性能

　　1、炭化室寬度接近工業焦?fàn)t，二者有著良好的相關關系；

　　2、爐墻采用整體碳化硅磚，抗急冷急熱性好，導熱系數高，節省能源，停爐、開爐操作簡便，可實現對煤料真正的兩側加熱。

　　3、試驗焦?fàn)t采用底開門形式，要求嚴密不漏。

　　4、控溫系統中關鍵部件均要采用可耐用元件，并配有微機監控系統和管理系統，自動測定，PID調節，可編程10步，曲線4條，一旦加熱程序確定后，可重復萬次，保證每次煉焦加熱條件不變，控溫精度高，節省能源。

　　5、采用硅碳棒加熱元件，工作溫度可達1300℃，結焦時間約為16~24小時。

　　6、采用380V電源，正常運轉時總功率不超過30kw。

　　7、要求只需兩人操作，勞動強度低，晚上可以不安排值班人員，下午裝煤，次日上午出焦。

　　8、可配備比較完整的焦炭篩分系統、機械強度測定裝置（1/4米庫姆轉鼓、焦炭落下裝置）和實驗焦?fàn)t搗固機。

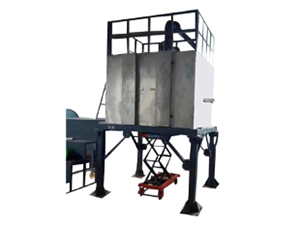

WBJL-40實驗焦?fàn)t測定儀

技術參數

1、試驗焦?fàn)t

1.1裝煤量：43-50kg（干基）

1.2炭化室有效尺寸(長×寬×高) : 450×350×450mm

1.3燃燒室兩側各有 6 根硅炭棒加熱

1.4結焦時間: 13-20小時

1.5火道溫度:1050℃±10℃(額定溫度≤1350℃)

1.6焦餅中心溫度:≥950℃

2、中央控制系統

采用PLC控制技術，計算機控制調節加熱溫度，由計算機實現控制加熱元件，完成試驗要求的溫度控制，溫控精度高，使用可靠方便，試驗數據可存儲、顯示和打印。

2.1電源：380V，50HZ

2.2額定功率：≥40KW

2.3控溫程序：可自行編定升溫曲線和保溫時間。

2.4精度：0.5級
